Ei! Como fornecedor de tabelas XY, estou feliz em mergulhar nos detalhes do que faz essas coisas funcionarem. Então, vamos falar sobre a estrutura mecânica de uma mesa XY.
Primeiro, o que diabos é uma tabela XY? É um dispositivo usado em vários setores, como manufatura, automação e até mesmo em alguns laboratórios de pesquisa de ponta. O principal objetivo de uma tabela XY é fornecer movimento preciso em duas direções perpendiculares, geralmente denominadas eixos X e Y. Isso permite o posicionamento preciso de ferramentas, sensores ou peças de trabalho, tornando-o muito importante para tarefas que exigem alta precisão.
Os componentes básicos

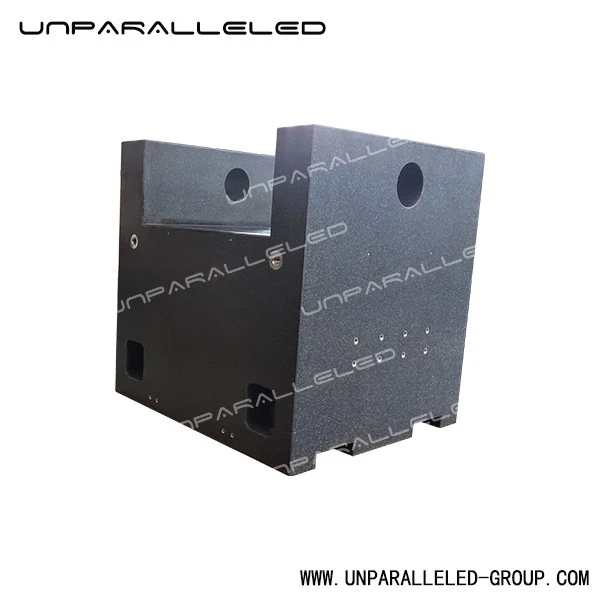

Vamos começar com a base. A base de uma mesa XY é como o alicerce de uma casa. Ela precisa ser robusta e estável para suportar todos os outros componentes e a carga que a mesa irá suportar. Muitas vezes, a base é feita de materiais como aço ou granito. O granito é uma escolha popular porque é extremamente rígido, tem boas propriedades de amortecimento de vibrações e é resistente à expansão térmica. Se você estiver interessado em componentes de granito de alta qualidade para sua mesa XY, você pode conferir nossoComponentes e bases de granito de precisão.
A seguir estão as guias lineares. Estas são as trilhas pelas quais as partes móveis da tabela XY deslizam. As guias lineares vêm em diferentes tipos, como guias de rolamentos de esferas e guias de rolos. As guias de rolamento de esferas usam pequenas esferas para reduzir o atrito entre as peças móveis e o trilho-guia. Eles são ótimos para aplicações onde são necessários alta precisão e movimentos suaves. As guias de rolos, por outro lado, usam rolos em vez de esferas. Eles podem suportar cargas mais pesadas e são mais adequados para aplicações com movimento em alta velocidade.
O sistema de acionamento é outra parte crucial da estrutura mecânica da mesa XY. Existem alguns tipos diferentes de sistemas de acionamento comumente usados. Um dos mais populares é o parafuso de avanço. Um parafuso de avanço é uma haste roscada que gira, fazendo com que uma porca presa à parte móvel da mesa se mova ao longo da haste. Isso converte o movimento rotacional do motor em movimento linear. As unidades de fuso são relativamente simples e econômicas, mas podem não ser tão precisas quanto algumas outras opções para aplicações de alta precisão.
Outro tipo de sistema de acionamento é o fuso de esferas. Os fusos de esferas são semelhantes aos fusos de avanço, mas usam esferas para reduzir o atrito entre o parafuso e a porca. Isso os torna mais eficientes e proporciona maior precisão e repetibilidade. Eles são frequentemente usados em aplicações onde a precisão é de extrema importância.
Para aplicações de velocidade ainda mais alta e alta precisão, às vezes são usados acionamentos de motor linear. Os motores lineares funcionam criando um campo magnético que aciona diretamente a parte móvel da mesa. Isto elimina a necessidade de componentes de transmissão mecânica, como parafusos e correias, resultando em movimentos extremamente rápidos e precisos.
A Estrutura do Pórtico
Algumas mesas XY usam uma estrutura de pórtico. Um pórtico é como uma ponte que atravessa a mesa e suporta os componentes móveis. As mesas XY estilo pórtico são ótimas para aplicações onde você precisa mover uma ferramenta ou sensor em uma grande área. O pórtico geralmente é apoiado por guias lineares em ambos os lados da mesa, permitindo que ele se mova suavemente ao longo do eixo X.
A parte móvel do pórtico, que segura a ferramenta ou sensor, pode então se mover ao longo do eixo Y. Esta combinação de movimentos X e Y proporciona a flexibilidade necessária para uma ampla gama de tarefas. Se você está procurando um sistema de pórtico de granito de precisão, nós ajudamos você com nossoSistema de pórtico de granito de precisão. E para os componentes individuais que compõem o pórtico, confira nossoComponentes do pórtico de granito.
Montagem e Alinhamento
Montar uma tabela XY não é tão simples quanto juntar os componentes. A montagem e o alinhamento são etapas críticas para garantir que a mesa funcione corretamente. Durante a montagem, os componentes precisam ser instalados na ordem correta e apertados com o torque correto. Qualquer desalinhamento pode levar a problemas como movimento irregular, aumento do desgaste dos componentes e redução da precisão.
O alinhamento envolve garantir que as guias lineares estejam paralelas entre si e que o sistema de acionamento esteja devidamente centralizado. Isto muitas vezes requer o uso de ferramentas de medição de precisão e muita paciência. Mesmo um pequeno desalinhamento pode ter um grande impacto no desempenho da tabela XY.
Manutenção e Longevidade
Como qualquer dispositivo mecânico, uma mesa XY precisa de manutenção regular para mantê-la em ótima forma. Isso inclui coisas como lubrificar as guias lineares e o sistema de acionamento, verificar se há parafusos soltos ou outros fixadores e limpar os componentes para evitar o acúmulo de sujeira e detritos.
A manutenção adequada pode prolongar significativamente a vida útil de uma mesa XY. Ao cuidar bem da sua mesa, você pode evitar quebras dispendiosas e garantir que ela continue a fornecer um desempenho preciso e confiável nos próximos anos.
Por que escolher nossas tabelas XY
Como fornecedor de mesas XY, temos orgulho em oferecer produtos de alta qualidade. Nossas mesas são projetadas com precisão, utilizando os melhores materiais e componentes disponíveis. Se você precisa de uma mesa simples acionada por parafuso para um projeto de pequena escala ou de um sistema de pórtico acionado por motor linear de alta qualidade para uma operação de fabricação em grande escala, temos a solução certa para você.
Também oferecemos excelente suporte ao cliente. Nossa equipe de especialistas está sempre pronta para esclarecer suas dúvidas, ajudá-lo a escolher a mesa XY certa para suas necessidades e fornecer qualquer assistência técnica necessária.
Vamos conversar
Portanto, se você estiver procurando por uma mesa XY, ou se tiver alguma dúvida sobre a estrutura mecânica ou como ela pode se encaixar em sua aplicação, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar a solução perfeita para o seu projeto. Quer você seja proprietário de uma pequena empresa, pesquisador ou parte de uma grande empresa de manufatura, temos a experiência e os produtos para atender às suas necessidades.
Referências
- "Engenharia de Precisão: Teoria e Prática" por Bryan R. Davies
- "Manual de Projeto Mecânico", de Robert C. Juvinall e Kurt M. Marshek
- Artigos técnicos do setor sobre design e aplicações de tabelas XY
